KLIN Silic B

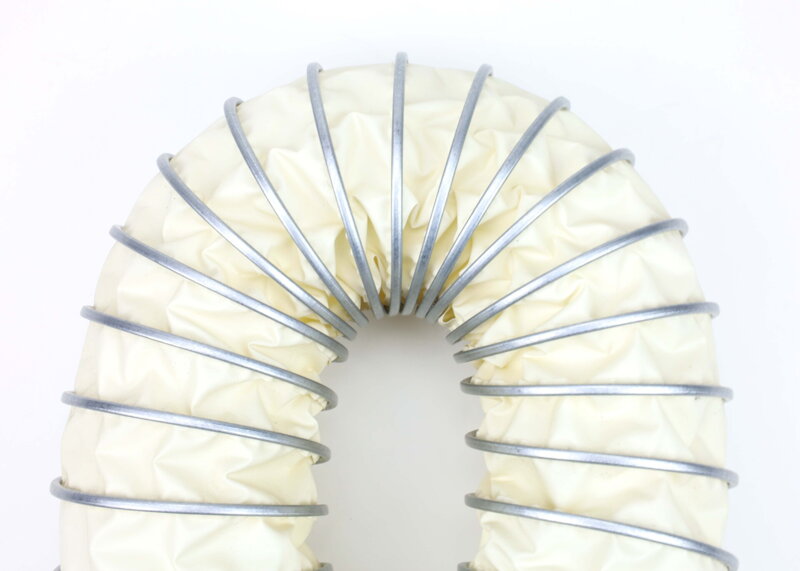

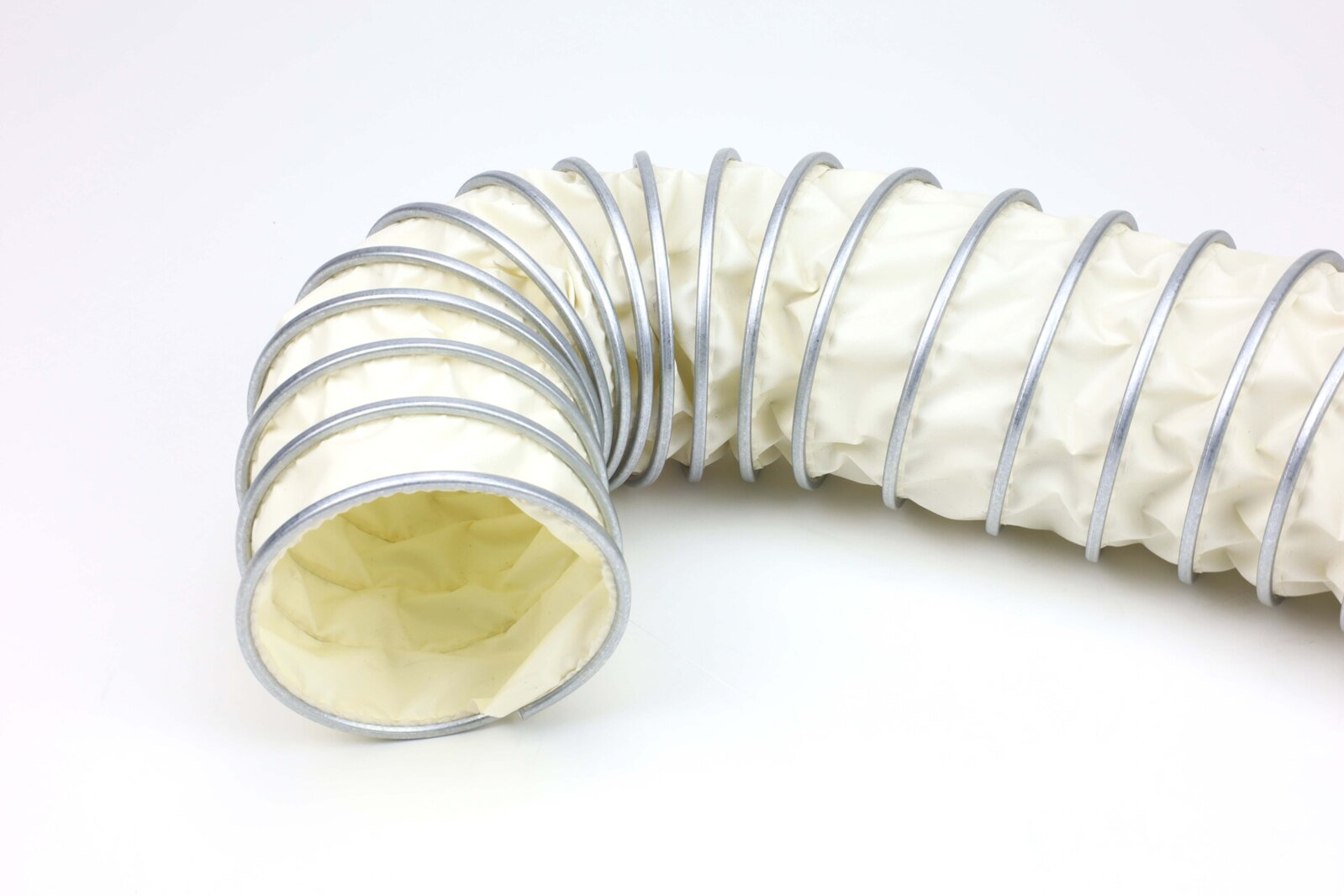

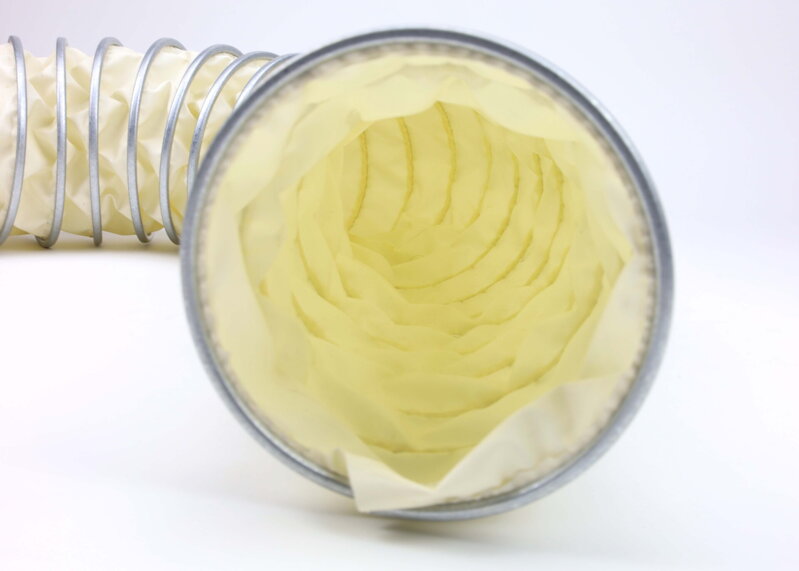

Bardzo elastyczny wąż odciągowy wykonany z wysokiej jakości płótna szklanego, obustronnie powlekanego silikonem, wzmocniony zewnętrzną spiralą ze stali ocynkowanej, charakteryzujący się doskonałą odpornością chemiczną i termiczną przy jednoczesnej wysokiej wytrzymałości mechanicznej i trwałości w wymagających warunkach pracy. Przeznaczony jest do bezpiecznego transportu zimnego i gorącego powietrza, pary wodnej, spalin oraz oparów chemicznych w systemach odciągowych i wentylacyjnych.

Charakterystyka

Kategoria:

Węże KLIN

Średnica:

50 – 1150 mm

Do transportu mediów :

gazowych

Zastosowanie:

przesył mediów powodujących hydrolizę
do pracy w podwyższonej temperaturze
w systemach wentylacyjnych
do odciągu spalin
do odciągu oparów chemicznych
do odciągu gorących gazów
do zastosowań z wymaganą odpornością na hydrolizę i mikroby

Zobacz również:

Tabela odporności chemicznej

	odporny chemicznie
	odporność termiczna	od -70 do +250°C
	ściśliwy osiowo	1:6
	elastyczność	*****
	długości handlowe	5 m, 10 m

Profil

Do pobrania

Katalog_edycja_2025_PL-min.pdf

Instrukcja-dla-wezy-przemyslowych.pdf

Parametry techniczne

Kod wyrobu	Średnica wewnętrzna [mm]	Średnica zewnętrzna [mm]	Promień zginania [mm]	Masa orientacyjna [kg/m]	Podciśnienie [bar]
3 – 12B – 0050 – 1	50	62	32	0,4	-0,20
3 – 12B – 0060 – 1	60	72	38	0,4	-0,20
3 – 12B – 0065 – 1	65	77	41	0,5	-0,18
3 – 12B – 0070 – 1	70	82	44	0,5	-0,15
3 – 12B – 0075 – 1	75	87	47	0,5	-0,12
3 – 12B – 0080 – 1	80	92	50	0,5	-0,11
3 – 12B – 0090 – 1	90	102	57	0,5	-0,10
3 – 12B – 0100 – 1	100	112	63	0,6	-0,08
3 – 12B – 0110 – 1	110	122	69	0,6	-0,06
3 – 12B – 0115 – 1	115	127	73	0,6	-0,05
3 – 12B – 0120 – 1	120	132	76	0,7	-0,05
3 – 12B – 0125 – 1	125	137	79	0,7	-0,04
3 – 12B – 0130 – 1	130	142	82	0,7	-0,04
3 – 12B – 0140 – 1	140	152	88	0,7	-0,04
3 – 12B – 0150 – 1	150	162	95	0,8	-0,03
3 – 12B – 0160 – 1	160	172	101	0,8	-0,03
3 – 12B – 0165 – 1	165	177	104	0,9	-0,03
3 – 12B – 0175 – 1	175	187	109	0,9	-0,03
3 – 12B – 0180 – 1	180	192	113	0,9	-0,03
3 – 12B – 0190 – 1	190	202	120	1,0	-0,02
3 – 12B – 0200 – 1	200	212	126	1,0	-0,02
3 – 12B – 0225 – 1	225	237	142	1,2	-0,02
3 – 12B – 0230 – 1	230	242	145	1,2	-0,02
3 – 12B – 0250 – 1	250	262	158	1,3	-0,01
3 – 12B – 0280 – 1	280	292	177	1,4	-0,01
3 – 12B – 0300 – 1	300	312	189	1,6	-0,01
3 – 12B – 0315 – 1	315	327	199	1,6	-0,01
3 – 12B – 0320 – 1	320	332	202	1,6	-0,01
3 – 12B – 0350 – 1	350	362	221	1,8	-0,01
3 – 12B – 0355 – 1	355	367	224	1,8	-0,01
3 – 12B – 0400 – 1	400	412	252	2,0	-0,005
3 – 12B – 0450 – 1	450	462	284	2,3	-0,005
3 – 12B – 0470 – 1	470	482	296	2,4	-0,005
3 – 12B – 0500 – 1	500	512	315	2,5	-0,005
3 – 12B – 0560 – 1	560	572	352	2,7	-0,005
3 – 12B – 0600 – 1	600	612	378	2,8	-0,005
3 – 12B – 0700 – 1	700	712	441	3,2	-0,001
3 – 12B – 0800 – 1	800	812	504	3,7	-0,001
3 – 12B – 0900 – 1	900	912	567	4,2	-0,001
3 – 12B – 1000 – 1	1 000	1012	630	4,8	-0,001
3 – 12B – 1100 – 1	1 100	1112	693	5,9	-0,001
3 – 12B – 1150 – 1	1 150	1162	725	6,2	-0,001

Maksymalny zakres tolerancji dla podanych parametrów wynosi 5%. Tolerancja dla średnic wewnętrznych przewodów wynosi +/- 2mm. Wszystkie parametry mają zastosowanie dla temperatury pokojowej. W celu odprowadzenia ładunków elektrostatycznych należy obustronnie uziemić spiralę. Spirala w wężach KLIN jest lewoskrętna. W przypadku zainteresowania wykonaniem węża ze spiralą nierdzewną prosimy o kontakt z działem sprzedaży. Kierunek przepływu medium jest oznaczony na przewodzie strzałką. W przypadku przewodów nietransparentnych kierunek przepływu określony jest w instrukcji montażu. Przed użyciem produktu należy zapoznać się z treścią instrukcji montażu i użytkowania. Długości handlowe węży mierzone są w maksymalnie rozciągniętym stanie. Zwrot towaru jest możliwy tylko w przypadku zamówień długości handlowych. Węże w zależności od rodzaju, średnicy i długości pakowane są w formie prostej albo ściskane osiowo lub zwijane w kręgi, a następnie opakowane w folię stretch lub karton. Prosimy o infomację przy składaniu zamówienia o preferowanym sposobie pakowania przewodów.
