KLIN TPE

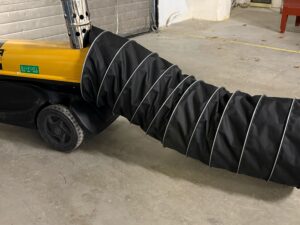

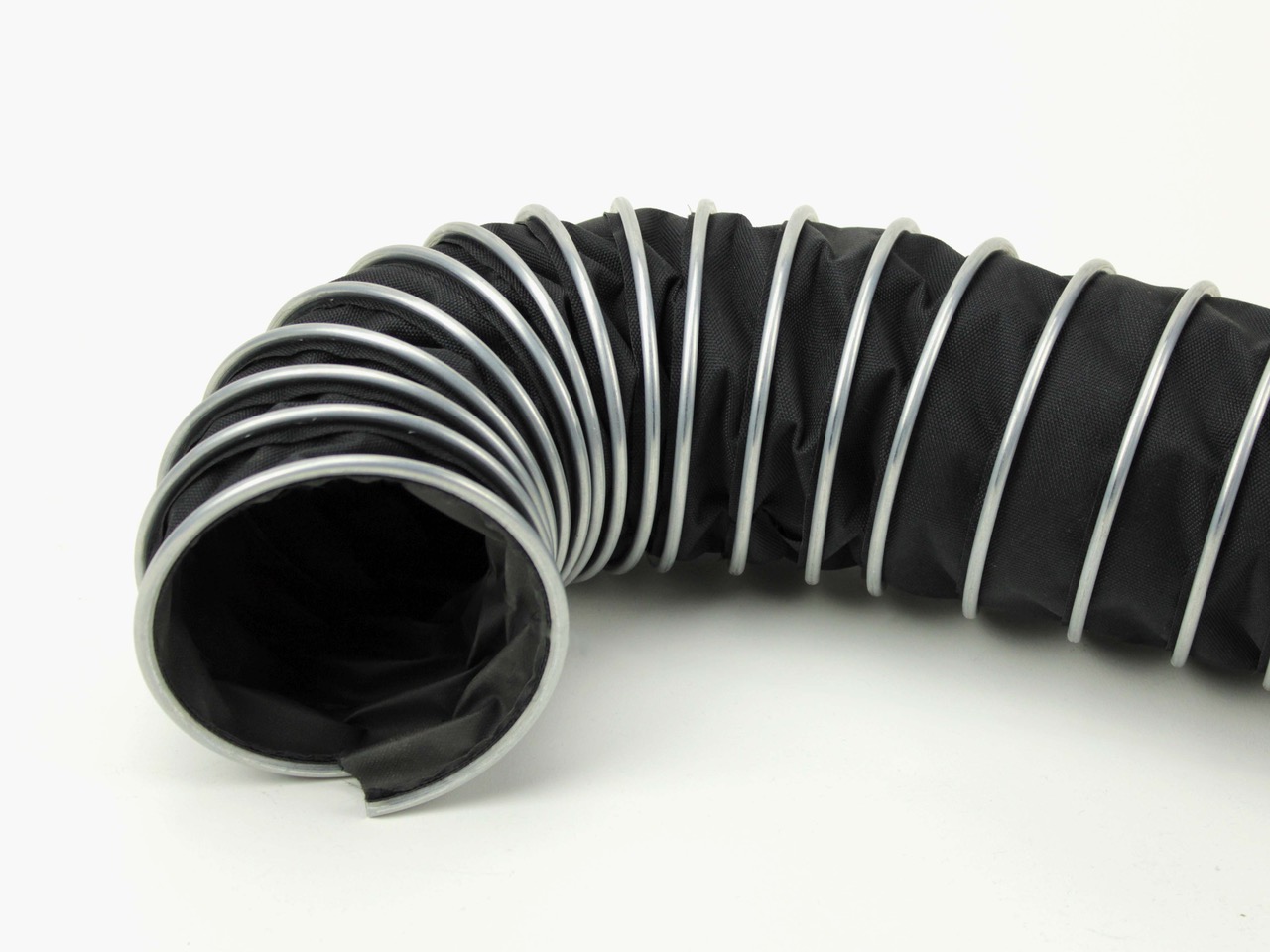

Bardzo elastyczny wąż odciągowy z tkaniny PES jednostronnie pokrytej TPE zbrojony stalową ocynkowaną spiralą zewnętrzną, o bardzo dobrej odporności termicznej i chemicznej, stosowany w systemach odciągowych i wentylacyjnych do odprowadzania gorących gazów, spalin, dymów spawalniczych, oparów chemicznych.

Charakterystyka

Kategoria:
Średnica:
80 – 1150 mm
Do transportu mediów :
  • gazowych
    Zastosowanie:
    • przesył mediów powodujących hydrolizę
    • do pracy w podwyższonej temperaturze
    • w systemach wentylacyjnych
    • do odciągu spalin
    • do odciągu oparów chemicznych
    • do odciągu gorących gazów
    odporny chemicznieodporny chemicznie
    odporność termicznaodporność termicznado +120°C
    ściśliwy osiowościśliwy osiowo1:6
    elastycznośćelastyczność*****
    długości handlowedługości handlowe5 m, 10 m

    Parametry techniczne

    Kod wyrobuŚrednica
    wewnętrzna
    [mm]
    Średnica
    zewnętrzna
    [mm]
    Promień
    zginania
    [mm]
    Masa
    orientacyjna
    [kg/m]
    Podciśnienie
    [bar]
    3 – 20 – 00808092500,5-0,11
    3 – 20 – 009090102570,5-0,10
    3 – 20 – 0100100112630,6-0,08
    3 – 20 – 0110110122690,6-0,06
    3 – 20 – 0115115127730,7-0,05
    3 – 20 – 0120120132760,7-0,05
    3 – 20 – 0125125137790,7-0,04
    3 – 20 – 0130130142820,8-0,04
    3 – 20 – 0140140152880,8-0,04
    3 – 20 – 0150150162950,9-0,03
    3 – 20 – 01601601721011,0-0,03
    3 – 20 – 01651651771041,0-0,03
    3 – 20 – 01751751871091,1-0,03
    3 – 20 – 01801801921131,1-0,03
    3 – 20 – 01901902021201,2-0,02
    3 – 20 – 02002002121261,3-0,02
    3 – 20 – 02252252371421,4-0,02
    3 – 20 – 02302302421451,5-0,02
    3 – 20 – 02502502621581,6-0,01
    3 – 20 – 02802802921771,7-0,01
    3 – 20 – 03003003121891,8-0,01
    3 – 20 – 03153153271991,9-0,01
    3 – 20 – 03203203322021,9-0,01
    3 – 20 – 03503503622212,0-0,01
    3 – 20 – 03553553672242,0-0,01
    3 – 20 – 04004004122522,2-0,005
    3 – 20 – 04504504622842,5-0,005
    3 – 20 – 04704704822962,7-0,005
    3 – 20 – 05005005123152,8-0,005
    3 – 20 – 05605605723523,0-0,005
    3 – 20 – 06006006123783,1-0,005
    3 – 20 – 07007007124413,6-0,001
    3 – 20 – 08008008125044,1-0,001
    3 – 20 – 09009009125674,8-0,001
    3 – 20 – 10001 00010126305,3-0,001
    3 – 20 – 11001 10011126935,9-0,001
    3 – 20 – 11501 15011627256,2-0,001

    Tolerancja dla wszystkich parametrów wynosi 5%. Wszystkie parametry mają zastosowanie dla temperatury pokojowej. W celu odprowadzenia ładunków elektrostatycznych należy uziemić spiralę. Warstwa TPE standardowo umieszczona jest do wewnątrz węża. Istnieje możliwość wykonania dowolnego węża typu KLIN ze spiralą ze stali ocynkowanej lub nierdzewnej. Istnieje możliwość wykonania węża o średnicy innej niż oferowane na specjalne zamówienie. Długości handlowe węży mierzone są w maksymalnie rozciągniętym stanie.
