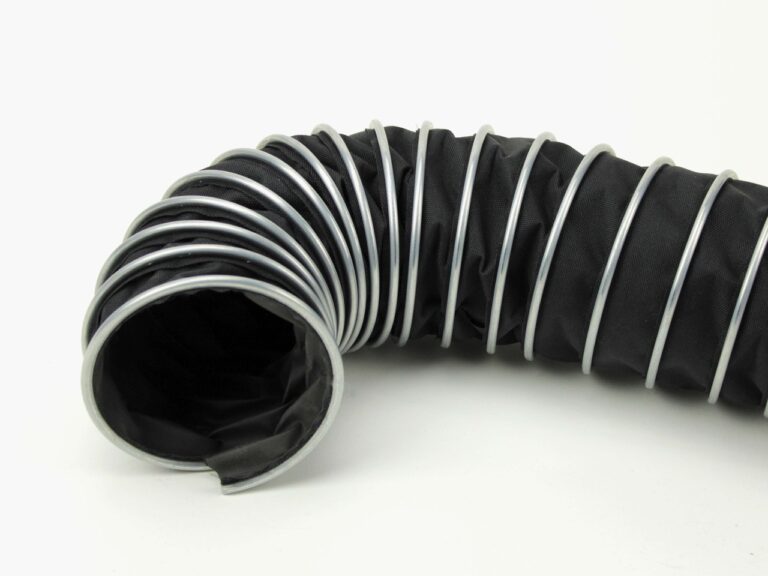

KLIN PE

Bardzo elastyczne, chemoodporne węże odciągowe z tkaniny HDPE pokrytej obustronnie LDPE zbrojony stalową ocynkowaną spiralą zewnętrzną, o doskonałej odporności chemicznej, stosowany w systemach odciągowych i wentylacyjnych do odprowadzania agresywnych chemicznie gazów i oparów, powietrza oraz pyłów.

Charakterystyka

Kategoria:
Średnica:
50 – 1150 mm
Do transportu mediów :
  • gazowych
    Zastosowanie:
    • przesył mediów powodujących hydrolizę
    • w systemach wentylacyjnych
    • do odciągu oparów chemicznych
    • do zastosowań z wymaganą odpornością na hydrolizę i mikroby
    Zobacz również:
    odporny chemicznie odporny chemicznie
    odporność termiczna odporność termiczna od -40 do +80°C
    ściśliwy osiowo ściśliwy osiowo 1:6
    elastyczność elastyczność *****
    długości handlowe długości handlowe 5 m, 10 m

    Parametry techniczne

    Kod wyrobu Średnica
    wewnętrzna
    [mm]
    Średnica
    zewnętrzna
    [mm]
    Promień
    zginania
    [mm]
    Masa
    orientacyjna
    [kg/m]
    Podciśnienie
    [bar]
    3 – 06 – 0060 60 72 38 0,4 -0,20
    3 – 06 – 0065 65 77 41 0,4 -0,18
    3 – 06 – 0070 70 82 44 0,4 -0,15
    3 – 06 – 0075 75 87 47 0,4 -0,12
    3 – 06 – 0080 80 92 50 0,4 -0,11
    3 – 06 – 0090 90 102 57 0,5 -0,10
    3 – 06 – 0100 100 112 63 0,5 -0,08
    3 – 06 – 0110 110 122 69 0,5 -0,06
    3 – 06 – 0115 115 127 73 0,6 -0,05
    3 – 06 – 0120 120 132 76 0,6 -0,05
    3 – 06 – 0125 125 137 79 0,6 -0,04
    3 – 06 – 0130 130 142 82 0,6 -0,04
    3 – 06 – 0140 140 152 88 0,7 -0,04
    3 – 06 – 0150 150 162 95 0,7 -0,03
    3 – 06 – 0160 160 172 101 0,8 -0,03
    3 – 06 – 0165 165 177 104 0,8 -0,03
    3 – 06 – 0175 175 187 109 0,8 -0,03
    3 – 06 – 0180 180 192 113 0,9 -0,03
    3 – 06 – 0190 190 202 120 0,9 -0,02
    3 – 06 – 0200 200 212 126 1,0 -0,02
    3 – 06 – 0225 225 237 142 1,1 -0,02
    3 – 06 – 0230 230 242 145 1,2 -0,02
    3 – 06 – 0250 250 262 158 1,2 -0,01
    3 – 06 – 0280 280 292 177 1,4 -0,01
    3 – 06 – 0300 300 312 189 1,5 -0,01
    3 – 06 – 0315 315 327 199 1,5 -0,01
    3 – 06 – 0320 320 332 202 1,6 -0,01
    3 – 06 – 0350 350 362 221 1,7 -0,01
    3 – 06 – 0355 355 367 224 1,7 -0,01
    3 – 06 – 0400 400 412 252 1,9 -0,005
    3 – 06 – 0450 450 462 284 2,2 -0,005
    3 – 06 – 0470 470 482 296 2,3 -0,005
    3 – 06 – 0500 500 512 315 2,4 -0,005
    3 – 06 – 0560 560 572 352 2,6 -0,005
    3 – 06 – 0600 600 612 378 2,7 -0,005
    3 – 06 – 0700 700 712 441 3,1 -0,001
    3 – 06 – 0800 800 812 504 3,6 -0,001
    3 – 06 – 0900 900 912 567 4,1 -0,001
    3 – 06 – 1000 1 000 1012 630 4,7 -0,001
    3 – 06 – 1100 1 100 1112 693 5,9 -0,001
    3 – 06 – 1150 1 150 1162 725 6,2 -0,001

    Tolerancja dla wszystkich parametrów wynosi 5%. Wszystkie parametry mają zastosowanie dla temperatury pokojowej. W celu odprowadzenia ładunków elektrostatycznych należy uziemić spiralę. Istnieje możliwość wykonania dowolnego węża typu KLIN ze spiralą ze stali ocynkowanej lub nierdzewnej. Istnieje możliwość wykonania węża o średnicy innej niż oferowane na specjalne zamówienie. Długości handlowe węży mierzone są w maksymalnie rozciągniętym stanie.
