PUR Ciężki MB

Grubościenny, antystatyczny wąż poliuretanowy zbrojony stalową spiralą o bardzo dobrej odporności na ścieranie, przeznaczony do odciągu i transportu pneumatycznego gruboziarnistych sypkich materiałów ściernych takich jak: trociny, wióry, granulaty, pellety, piasek itp. oraz do odprowadzania mediów gazowych i cieczy.

Charakterystyka

Kategoria:

PUR MB

Średnica:

20 – 500 mm

Do transportu mediów :

stałych
ciekłych
gazowych

Zastosowanie:

przesył sypkich materiałów wysokościernych
przesył materiałów sypkich
do stref zagrożonych wybuchem
do odkurzaczy przemysłowych
do transportu granulatu
do przemysłu drzewnego
do urządzeń rolniczych

Zobacz również:

Tabela odporności chemicznej

	odporny na ścieranie
	antystatyczny	<10⁹ Ω
	do kontaktu z żywnością	Atest PZH*
	elastyczność	***
	wygładzona ścianka wewn.
	odporność termiczna	od -30 do +90°C
	klasa palności	V-II wg UL94
	długości handlowe	5 m, 10 m, 20 m

* Świadectwo Jakości Zdrowotnej. Węże PUR MB spełniają wymagania dyrektywy UE 2002/72/EC, Rozporządzenie PE 1935/2004 w zakresie cech organoleptycznych i migracji globalnej dla płynów modelowych. Uwaga! Nie należy stosować do transportu tłuszczów.

Profil

Do pobrania

Katalog_edycja_2024_PL-min.pdf

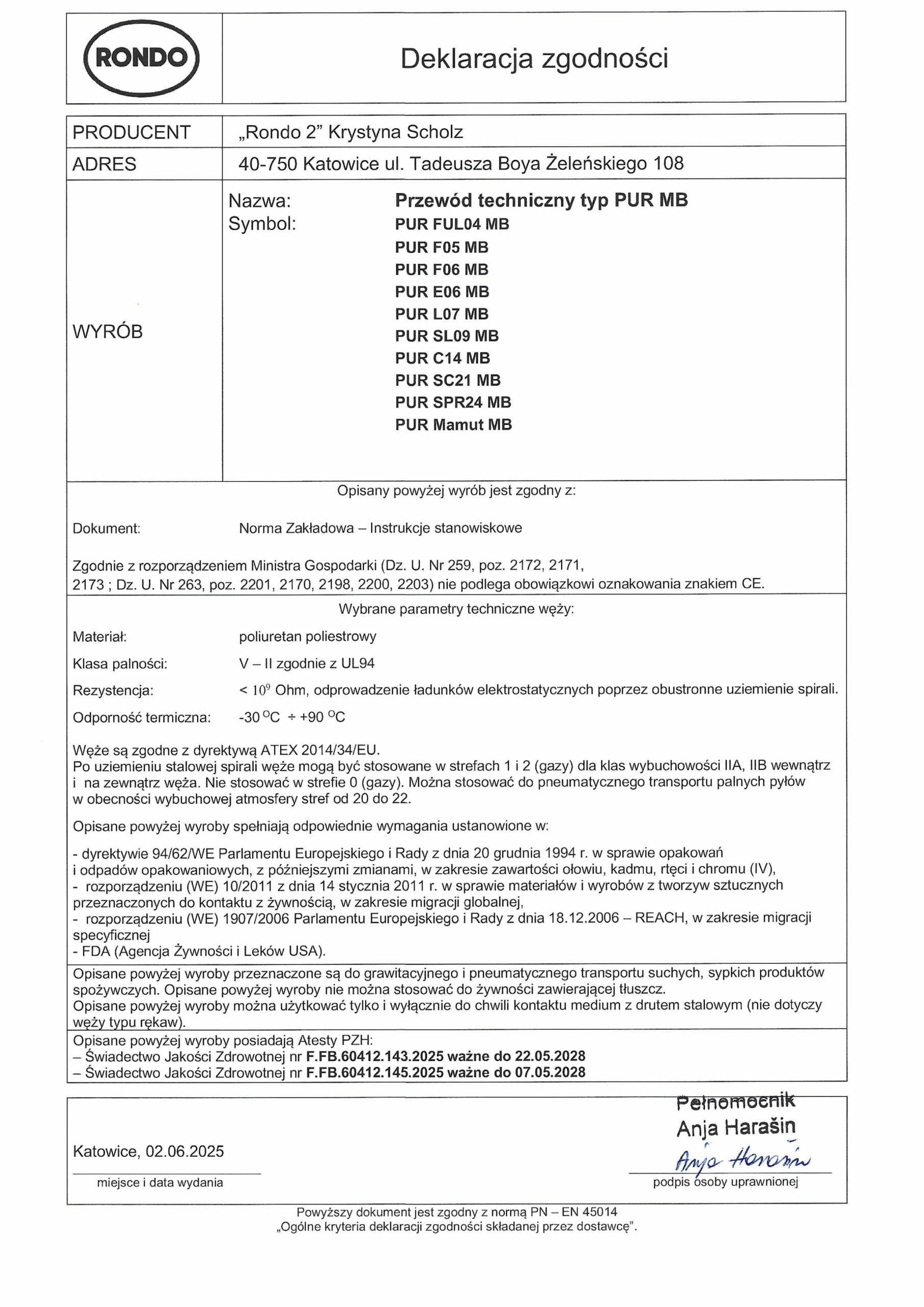

Deklaracja-zgodnosci-PUR-MB.pdf

Instrukcja-dla-wezy-przemyslowych.pdf

Parametry techniczne

Kod produktu	Średnica wewnętrzna [mm]	Średnica zewnętrzna [mm]	Promień zginania [mm]	Masa orientacyjna [kg/m]	Ciśnienie [bar]	Podciśnienie [bar]
1 – MB – 03 – 0020	20	27	40	0,3	4,0	-0,90
1 – MB – 03 – 0025	25	32	47	0,4	4,0	-0,90
1 – MB – 03 – 0032	32	39	59	0,4	3,5	-0,88
1 – MB – 03 – 0035	35	43	65	0,5	3,2	-0,84
1 – MB – 03 – 0038	38	46	70	0,5	3,0	-0,83
1 – MB – 03 – 0040	40	48	72	0,5	2,9	-0,80
1 – MB – 03 – 0042	42	50	75	0,5	2,8	-0,78
1 – MB – 03 – 0045	45	53	80	0,6	2,8	-0,78
1 – MB – 03 – 0050	50	58	87	0,6	2,7	-0,75
1 – MB – 03 – 0055	55	63	95	0,7	2,6	-0,74
1 – MB – 03 – 0060	60	68	102	0,8	2,5	-0,72
1 – MB – 03 – 0063	63	71	109	0,8	2,4	-0,64
1 – MB – 03 – 0065	65	73	115	0,8	2,4	-0,64
1 – MB – 03 – 0070	70	78	120	0,9	2,2	-0,59
1 – MB – 03 – 0075	75	83	125	0,9	2,0	-0,56
1 – MB – 03 – 0080	80	88	135	1,0	1,8	-0,54
1 – MB – 03 – 0082	82	90	138	1,0	1,7	-0,51
1 – MB – 03 – 0085	85	93	143	1,1	1,7	-0,51
1 – MB – 03 – 0090	90	100	150	1,1	1,6	-0,49
1 – MB – 03 – 0095	95	105	158	1,2	1,5	-0,45
1 – MB – 03 – 0100	100	110	165	1,2	1,4	-0,41
1 – MB – 03 – 0102	102	112	168	1,2	1,4	-0,41
1 – MB – 03 – 0105	105	115	173	1,3	1,3	-0,39
1 – MB – 03 – 0110	110	120	180	1,3	1,3	-0,39
1 – MB – 03 – 0115	115	125	187	1,4	1,2	-0,29
1 – MB – 03 – 0120	120	130	195	1,5	1,2	-0,29
1 – MB – 03 – 0125	125	135	203	1,5	1,2	-0,29
1 – MB – 03 – 0127	127	137	207	1,6	1,2	-0,27
1 – MB – 03 – 0130	130	140	210	1,6	1,2	-0,27
1 – MB – 03 – 0135	135	145	218	1,7	1,1	-0,25
1 – MB – 03 – 0140	140	150	225	1,7	1,0	-0,22
1 – MB – 03 – 0145	145	155	233	1,8	1,0	-0,22
1 – MB – 03 – 0150	150	160	240	1,8	1,0	-0,22
1 – MB – 03 – 0160	160	170	255	2,1	0,9	-0,20
1 – MB – 03 – 0165	165	175	258	2,2	0,7	-0,17
1 – MB – 03 – 0170	170	180	260	2,3	0,7	-0,17
1 – MB – 03 – 0180	180	190	285	2,5	0,7	-0,17
1 – MB – 03 – 0185	185	195	295	2,6	0,7	-0,17
1 – MB – 03 – 0190	190	200	300	2,7	0,7	-0,17
1 – MB – 03 – 0200	200	210	315	2,9	0,7	-0,17
1 – MB – 03 – 0203	203	213	322	2,9	0,6	-0,14
1 – MB – 03 – 0210	210	220	334	3,1	0,6	-0,14
1 – MB – 03 – 0220	220	230	353	3,2	0,6	-0,12
1 – MB – 03 – 0226	226	236	362	3,3	0,5	-0,12
1 – MB – 03 – 0240	240	250	380	3,4	0,5	-0,12
1 – MB – 03 – 0250	250	260	390	3,5	0,5	-0,12
1 – MB – 03 – 0275	275	285	420	3,7	0,4	-0,11
1 – MB – 03 – 0280	280	290	430	3,8	0,4	-0,11
1 – MB – 03 – 0300	300	310	445	4,0	0,4	-0,11
1 – MB – 03 – 0315	315	325	465	4,1	0,4	-0,11
1 – MB – 03 – 0320	320	330	470	4,2	0,4	-0,11
1 – MB – 03 – 0350	350	360	510	4,4	0,4	-0,11
1 – MB – 03 – 0355	355	365	520	4,5	0,3	-0,07
1 – MB – 03 – 0400	400	410	573	4,9	0,3	-0,07
1 – MB – 03 – 0450	450	460	628	5,8	0,2	-0,05
1 – MB – 03 – 0500	500	510	670	7,5	0,2	-0,05

Tolerancja dla wszystkich parametrów wynosi 5%. Wszystkie parametry mają zastosowanie dla temperatury pokojowej. W celu odprowadzenia ładunków elektrostatycznych należy uziemić spiralę.
Kierunek przepływu medium jest zaznaczony strzałką. Istnieje możliwość wykonania węży w kolorze i z nadrukiem na specjalne zamówienie. Istnieje możliwość wykonania węża o średnicy innej niż oferowane na specjalne zamówienie. Długości handlowe węży mierzone są w maksymalnie rozciągniętym stanie.
