Folia Lutniowinyl A (tkanina pokryta PVC)

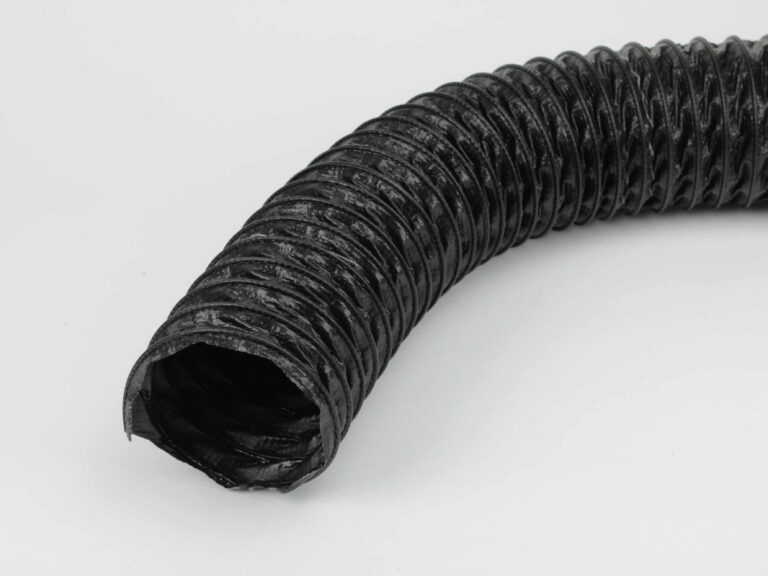

Bardzo elastyczny, antystatyczny wąż z tkaniny PES obustronnie pokrytej PVC zbrojony stalową spiralą o bardzo dobrej odporności chemicznej, stosowany w systemach wentylacyjnych i odciągowych w strefach zagrożonych wybuchem, w kopalniach do odprowadzania powietrza i pyłów, do odciągu dymu i gazów spawalniczych.

Charakterystyka

Kategoria:
Średnica:
80 – 600 mm
Do transportu mediów :
  • stałych
  • gazowych
Zastosowanie:
  • przesył materiałów sypkich
  • do stref zagrożonych wybuchem
  • przesył mediów powodujących hydrolizę
  • wymogi wysokiej klasy palności
  • w systemach wentylacyjnych
  • do odciągu spalin
  • do odciągu oparów chemicznych
  • do zastosowań z wymogami na wysoką klasę palności
  • do zastosowań z wymaganą odpornością na hydrolizę i mikroby
Zobacz również:
odporny chemicznie odporny chemicznie
elastyczność elastyczność ****
rezystancja powierzchniowa antystatyczny <106 Ω
odporność termiczna odporność termiczna od -10 do +90°C (chwilowo 105°C)
klasa palności niepalny wg ISO 6940
odporny na promieniowanie UV odporny na UV
długości handlowe długości handlowe 10 m

Parametry techniczne

Kod
produktu
Średnica
wewnętrzna
[mm]
Średnica
zewnętrzna
[mm]
Promień
zginania
[mm]
Masa
orientacyjna
[kg/m]
Podciśnienie
[bar]
2 – 05 – 0080 80 84 84 0,6 -0,09
2 – 05 – 0085 85 89 89 0,6 -0,07
2 – 05 – 0090 90 94 94 0,6 -0,06
2 – 05 – 0100 100 104 104 0,7 -0,06
2 – 05 – 0110 110 114 114 0,7 -0,05
2 – 05 – 0120 120 124 124 0,7 -0,05
2 – 05 – 0125 125 129 129 0,7 -0,05
2 – 05 – 0127 127 131 131 0,7 -0,05
2 – 05 – 0130 130 134 134 0,8 -0,05
2 – 05 – 0140 140 144 144 0,8 -0,04
2 – 05 – 0145 145 149 149 0,8 -0,04
2 – 05 – 0150 150 154 154 0,8 -0,04
2 – 05 – 0152 152 156 156 0,8 -0,04
2 – 05 – 0155 155 159 159 0,8 -0,04
2 – 05 – 0160 160 164 164 0,9 -0,03
2 – 05 – 0165 165 169 169 0,9 -0,03
2 – 05 – 0170 170 174 174 0,9 -0,03
2 – 05 – 0180 180 184 184 0,9 -0,03
2 – 05 – 0190 190 194 194 1,0 -0,03
2 – 05 – 0200 200 204 204 1,0 -0,02
2 – 05 – 0203 203 207 207 1,1 -0,02
2 – 05 – 0210 210 214 214 1,1 -0,02
2 – 05 – 0220 220 226 226 1,1 -0,02
2 – 05 – 0226 226 232 232 1,1 -0,02
2 – 05 – 0250 250 256 255 1,2 -0,02
2 – 05 – 0270 270 276 276 1,1 -0,02
2 – 05 – 0275 275 281 281 1,3 -0,02
2 – 05 – 0280 280 286 286 1,4 -0,02
2 – 05 – 0300 300 306 306 1,5 -0,02
2 – 05 – 0315 315 321 321 1,5 -0,01
2 – 05 – 0350 350 356 356 1,6 -0,01
2 – 05 – 0400 400 406 406 2,0 -0,01

Tolerancja dla wszystkich parametrów wynosi 5%. Wszystkie parametry mają zastosowanie dla temperatury pokojowej. W celu odprowadzenia ładunków elektrostatycznych należy uziemić spiralę.
Kierunek przepływu medium jest zaznaczony strzałką. Istnieje możliwość wykonania węży w kolorze i z nadrukiem na specjalne zamówienie. Istnieje możliwość wykonania węża o średnicy innej niż oferowane na specjalne zamówienie. Długości handlowe węży mierzone są w maksymalnie rozciągniętym stanie.
