Wąż łączący maszynę z instalacją odciągową może wyglądać podobnie do przewodu pracującego w wentylacji. Nie oznacza to jednak, że oba produkty można stosować zamiennie. O doborze decydują rodzaj transportowanego medium, podciśnienie, temperatura, sposób prowadzenia przewodu oraz warunki panujące w zakładzie.
Węże PVC do zastosowań przemysłowych należy dobierać na podstawie parametrów konkretnego modelu i średnicy. Sama nazwa tworzywa nie określa odporności na podciśnienie, ścieranie ani dopuszczalnego kontaktu z substancjami chemicznymi.

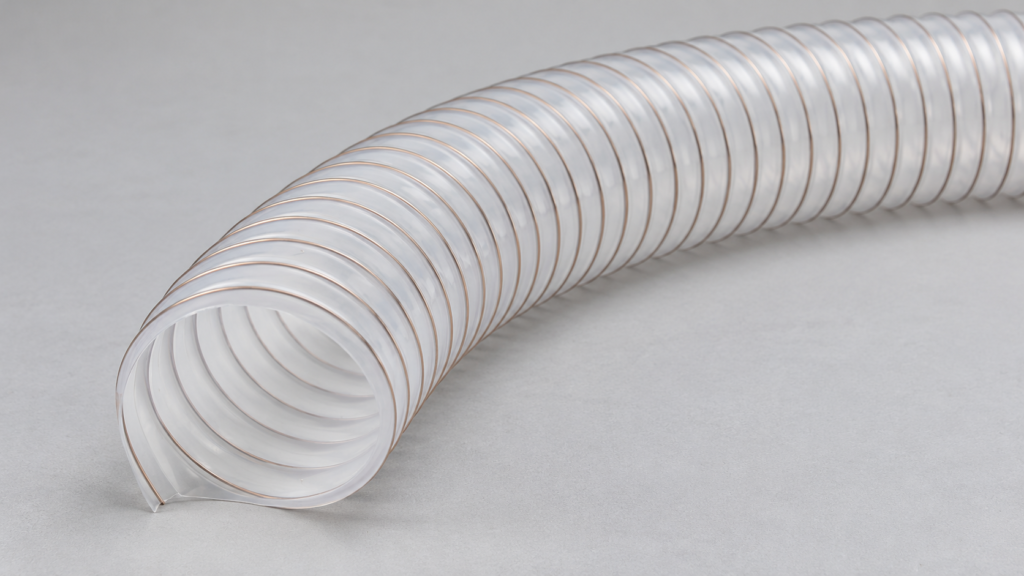

Czym są przemysłowe węże PVC
PVC to polichlorek winylu. W elastycznych przewodach stosuje się jego odpowiednio przygotowane odmiany, pozwalające uzyskać giętką ściankę. Konstrukcja może być dodatkowo wzmacniana, na przykład stalową spiralą. W ofercie RONDO dostępne są również inne rozwiązania w tej grupie, w tym przewody wykonane z tkaniny pokrytej PVC.
W praktyce spotyka się nazwy „węże PVC” i „węże PCV”. W polskich zapytaniach obie odnoszą się zwykle do tej samej rodziny materiałowej, choć poprawny międzynarodowy skrót to PVC. Przy zamawianiu produktu ważniejsze od wariantu zapisu są oznaczenie modelu i jego dokumentacja.
Przegląd dostępnych konstrukcji znajduje się w kategorii węże PVC.
Gdzie stosuje się węże PVC w przemyśle

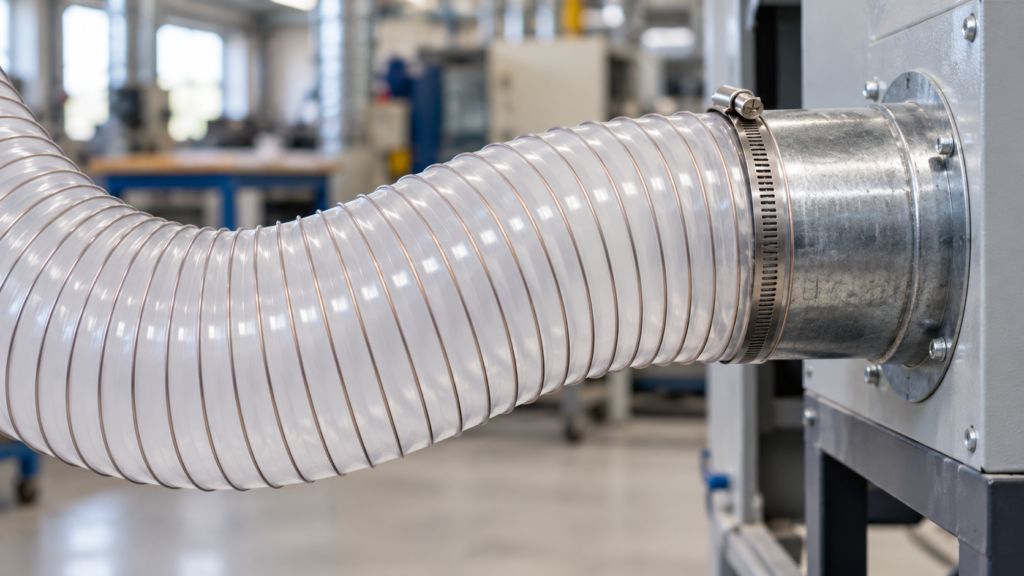

Wentylacja i odciąg powietrza
Elastyczny odcinek ułatwia połączenie króćca urządzenia z pozostałą częścią instalacji. W takich zastosowaniach trzeba uwzględnić temperaturę powietrza, wymagany przepływ i podciśnienie oraz przestrzeń dostępną do montażu.
Przykładem jest PVC F05, opisywany przez RONDO jako elastyczny, osiowo ściśliwy przewód stosowany między innymi w wentylacji i odciągu powietrza. Jego przydatność do danej instalacji wymaga sprawdzenia parametrów odpowiedniej średnicy.
Odciąg pyłów i transport materiałów sypkich
W instalacji przesyłającej cząstki stałe dochodzą wymagania związane ze zużyciem ścianki. Należy określić rodzaj materiału, wielkość cząstek, ich ścieralność oraz intensywność pracy. Dobór przewodu wyłącznie do średnicy króćca pomija te obciążenia.
Przy wymagającym transporcie materiałów ściernych warto porównać odpowiednie modele PVC z wężami poliuretanowymi PUR. Wybór powinien wynikać z warunków procesu oraz parametrów obu rozważanych produktów.
Media chemiczne i zastosowania specjalne
Określenie „odporny chemicznie” wymaga doprecyzowania. Liczą się konkretna substancja, jej stężenie, temperatura i czas kontaktu. Odporność na jedną substancję nie oznacza odporności na wszystkie opary lub ciecze występujące w zakładzie.
Punktem wyjścia może być tabela odporności chemicznej. Jej wskazania należy zestawić z dokumentacją modelu i rzeczywistymi warunkami pracy.
Jak dobrać wąż PVC do instalacji

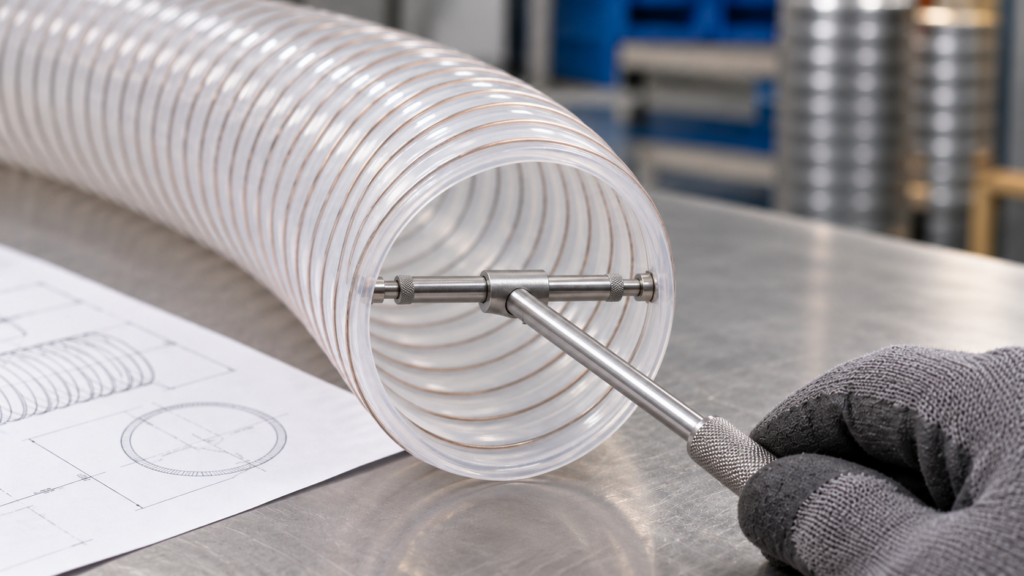

Średnica wewnętrzna i przyłącza
Zacznij od średnicy wewnętrznej przewodu oraz wymiarów króćców. Sprawdź również sposób mocowania i miejsce na obejmę. Wymiary zewnętrzne węża nie zastępują średnicy roboczej podanej w katalogu.
Jeśli wymieniany przewód miał redukcje lub nietypowe połączenia, warto uwzględnić je w zapytaniu. Sama informacja „potrzebny taki sam wąż” może być niewystarczająca do ustalenia właściwego wykonania.
Podciśnienie lub ciśnienie robocze
Sprawdź parametr dla wybranego modelu i konkretnej średnicy. Wartość dotycząca jednego wymiaru nie musi obowiązywać dla całej serii. Nie należy też zakładać, że przewód przeznaczony do odciągu automatycznie nadaje się do pracy pod ciśnieniem.
Dobór powinien uwzględniać warunki normalnej pracy oraz przewidywane zmiany w procesie. Gdy wartości w dokumentacji instalacji są niejasne, trzeba je ustalić przed zamówieniem.
Temperatura medium i otoczenia
Podaj temperaturę transportowanego medium oraz temperaturę w miejscu prowadzenia węża. Znaczenie mogą mieć również krótkotrwałe wzrosty temperatury i bliskość nagrzanych elementów maszyny.
Nie istnieje jeden zakres temperatur odpowiedni dla wszystkich węży PVC. Konstrukcje różnią się materiałem ścianki, zbrojeniem i przeznaczeniem.
Ścianka i obciążenia mechaniczne
Grubość ścianki to jeden z parametrów opisujących konstrukcję. Trzeba rozpatrywać ją razem ze zbrojeniem, masą, elastycznością i warunkami eksploatacji. Cięższy przewód nie zawsze będzie wygodniejszy przy ruchomym przyłączu.
W katalogu RONDO występują różne wykonania, między innymi PVC F05, L07, SL09 i C14. Ich oznaczenia pomagają znaleźć produkt, ale o wyborze powinny decydować dane techniczne i zastosowanie.
Promień gięcia i ułożenie
Sprawdź, czy przewód zmieści się pomiędzy urządzeniami z zachowaniem dopuszczalnego promienia gięcia. Zwróć uwagę na ruch maszyny, możliwość ocierania o konstrukcję i obciążenie króćców.
Przy trudnym przebiegu instalacji przydatne będzie zdjęcie miejsca montażu z podanymi wymiarami. Pozwala ono ocenić także kwestie, których nie pokazuje sam symbol produktu.
Jakie informacje przygotować przed zamówieniem
| Informacja | Co przekazać w zapytaniu |
| Medium | Powietrze, rodzaj pyłu, materiał sypki lub dokładna substancja |
| Wymiary | Średnica wewnętrzna, długość i wymiary przyłączy |
| Warunki pracy | Temperatura, podciśnienie lub ciśnienie |
| Eksploatacja | Praca ciągła lub okresowa, ruch i przebieg przewodu |
| Wymagania dodatkowe | Właściwości elektryczne, wymagane deklaracje i inne warunki procesu |
Taki opis ułatwia porównanie dostępnych rozwiązań i ogranicza ryzyko zamówienia przewodu pasującego wymiarem, lecz niedopasowanego do procesu.
Najczęstsze pytania o węże PVC
Czy węże PVC i PCV to to samo
W polskim nazewnictwie handlowym obydwa zapisy zwykle oznaczają przewody z polichlorku winylu. PVC jest poprawnym skrótem materiału. Przy wyborze należy kierować się modelem i specyfikacją.
Czy każdy wąż PVC nadaje się do cieczy
Nie. Niektóre modele są przeznaczone głównie do powietrza lub określonych materiałów sypkich. Transport cieczy wymaga potwierdzenia zastosowania, odporności chemicznej i parametrów roboczych konkretnego produktu.
Czy stalowa spirala oznacza właściwości antystatyczne
Sama obecność spirali nie określa właściwości elektrycznych ścianki ani przydatności całego przewodu do danej instalacji. Należy sprawdzić dokumentację produktu oraz wymagania dotyczące montażu i uziemienia.
Kiedy porównać PVC z PUR
Porównanie jest przydatne między innymi przy odciągu i transporcie materiałów ściernych. Należy zestawić parametry konkretnych modeli, uwzględniając również temperaturę, medium i sposób prowadzenia węża.
Dobierz wąż PVC do warunków swojego procesu
Jeżeli szukasz przewodu do instalacji wentylacyjnej, odciągowej lub przesyłowej, przygotuj opis medium i podstawowe parametry pracy. Przejrzyj ofertę węży PVC RONDO, a następnie prześlij zapytanie techniczne, aby ustalić odpowiedni model i średnicę.
Więcej o doborze przewodów do usuwania odpadów produkcyjnych znajdziesz w poradniku o wężach odciągowych w przemyśle.
