Przy wyborze węża do odciągu pyłu zwykle najpierw sprawdza się średnicę, elastyczność i odporność na zużycie. W części instalacji równie istotne są właściwości elektryczne przewodu. Transport cząstek i ich kontakt z powierzchniami może powodować powstawanie ładunków elektrostatycznych.
Wąż antystatyczny trzeba dobierać do wymagań całej instalacji. Odpowiedni materiał i konstrukcja przewodu muszą współpracować z właściwym montażem, połączeniami i przewidzianym sposobem odprowadzania ładunków. Sama nazwa handlowa nie wystarcza do oceny zastosowania.
Dlaczego właściwości elektryczne węża mają znaczenie
Podczas odciągu pyłu lub pneumatycznego transportu materiału cząstki kontaktują się ze ścianką przewodu i elementami instalacji. Jeżeli powstające ładunki nie mają odpowiedniej drogi odprowadzenia, mogą się gromadzić. W obecności atmosfery wybuchowej wyładowanie elektrostatyczne może stać się źródłem zapłonu.
Znaczenie tego zjawiska zależy od rodzaju medium i warunków procesu. Dlatego wymagania elektryczne powinny być ustalone na etapie doboru instalacji i przewodu. Dla działu zakupów oznacza to konieczność zebrania danych technicznych, a nie ograniczenia zapytania do koloru lub średnicy węża.
Wąż antystatyczny i przewodzący — co sprawdzić w dokumentacji
W opisach produktów pojawiają się określenia „antystatyczny” i „przewodzący”. Nie należy traktować ich jako wystarczającego potwierdzenia identycznych właściwości wszystkich przewodów. Trzeba ustalić, jaki parametr producent podaje, czego dotyczy pomiar i w jakich warunkach został określony.
Rezystancja powierzchniowa materiału oraz rezystancja mierzona między końcami zmontowanego przewodu opisują różne aspekty. Nie należy porównywać ich bez uwzględnienia metody badania i wymagań dla danego zastosowania.
W praktyce warto sprawdzić:
rodzaj i wartość deklarowanej rezystancji;
dokumentację konkretnego modelu i wykonania;
przeznaczenie produktu oraz ograniczenia zastosowania;
wymagania dotyczące połączeń i uziemienia;
dokumenty wymagane przez projektanta lub użytkownika instalacji.
Dlaczego stalowa spirala nie wystarcza do oceny przewodu
Spirala jest elementem konstrukcji węża, ale jej obecność nie opisuje właściwości elektrycznych całej ścianki. Trzeba też uwzględnić sposób zakończenia przewodu i połączenia z pozostałymi elementami instalacji.
Nie można więc przyjąć, że dowolny wąż ze stalowym zbrojeniem spełni te same wymagania co produkt o określonych właściwościach przewodzących. Nie należy również zakładać, że sam kontakt spirali z metalową obejmą zapewnia wymagane połączenie elektryczne. Sposób montażu i jego sprawdzenie powinny wynikać z dokumentacji.
Jak dobrać wąż do odciągu pyłu i materiałów sypkich
Ustal medium i wymagania instalacji
Podaj, czy przewód będzie transportował pył drzewny, granulat, wióry czy inne medium. Opisz wielkość cząstek, obecność wilgoci i charakter pracy. Jeżeli instalacja pracuje w obszarze zagrożenia wybuchem, do zapytania należy dołączyć wymagania wynikające z jej dokumentacji.
Właściwości antystatyczne są jednym z kryteriów. Nie zastępują oceny zagrożeń ani potwierdzenia, że konkretny produkt odpowiada przewidzianym warunkom.
Sprawdź odporność na ścieranie i konstrukcję
W transporcie cząstek stałych trzeba równocześnie uwzględnić odporność mechaniczną. Wymagania elektryczne nie rozstrzygają o tym, jakiej grubości ścianka będzie odpowiednia ani jak intensywne zużycie wystąpi w procesie.
W ofercie węży poliuretanowych PUR dostępne są różne serie i wykonania. Wybór należy zawęzić do modeli odpowiadających zarówno medium, jak i wymaganiom instalacji.
Dobierz średnicę, podciśnienie i temperaturę
Przy porównywaniu produktów sprawdź parametry dla rzeczywiście zamawianej średnicy. Dobrym punktem wyjścia jest zapisanie pełnego zestawu wymagań w jednym zapytaniu: średnica wewnętrzna, długość, temperatura, podciśnienie lub ciśnienie oraz sposób prowadzenia węża.
Uwzględnij także ruch przyłącza i miejsce na łuk przewodu. Produkt odpowiedni pod względem elektrycznym musi nadal spełniać warunki mechaniczne instalacji.
Przykłady przewodzących węży PUR w ofercie RONDO
Przykładem jest PUR F05 EL, opisywany jako elastyczny przewód poliuretanowy ze stalową spiralą, o właściwościach przewodzących i odporności na ścieranie. Producent wskazuje zastosowanie między innymi przy odciągu drobnoziarnistych materiałów sypkich.
Drugim przykładem jest PUR L07 EL. Jego karta obejmuje zastosowania związane z materiałami sypkimi, transportem granulatu i odkurzaczami przemysłowymi. RONDO podaje dla niego rezystancję powierzchniową poniżej 10³ Ω oraz zakres temperatur od −30 do +80°C.

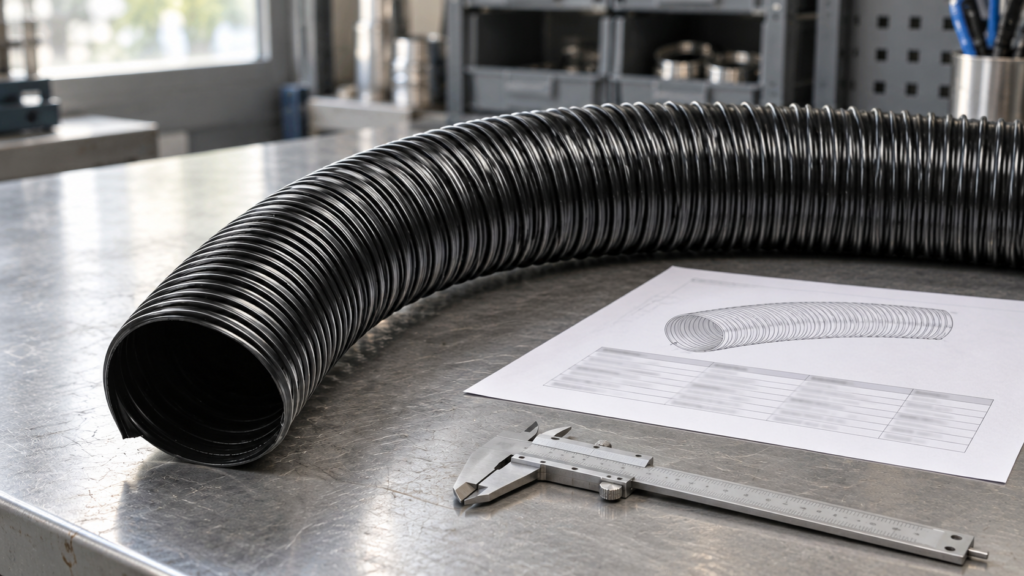

Wybór między tymi modelami wymaga porównania ich konstrukcji i parametrów dla danej średnicy. Informacja o przewodności lub wskazanym zastosowaniu nie jest samodzielnym potwierdzeniem przydatności do każdej strefy i każdego medium.
Montaż i kontrola połączeń
Przy wymianie węża warto przeanalizować cały odcinek: króćce, obejmy, połączenia elektryczne i przebieg przewodu. Nowy produkt powinien zostać zamontowany w sposób odpowiadający jego instrukcji oraz wymaganiom instalacji.

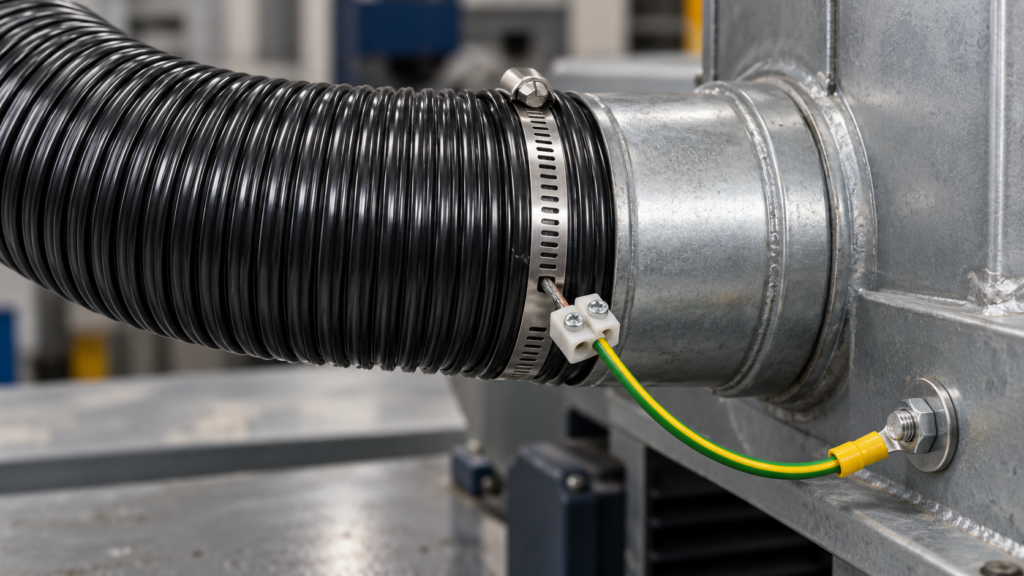

Instrukcja montażu i użytkowania węży RONDO opisuje między innymi uziemienie spirali. Kontrola powinna obejmować również stan połączeń i ciągłość wymaganej drogi odprowadzania ładunków, według zasad przyjętych dla zakładu.
Przed ponownym zamówieniem tego samego modelu warto zgłosić dostawcy zmiany w procesie: inne medium, temperaturę, wydajność lub trasę prowadzenia. Oznaczenie poprzedniego węża jest pomocne, ale nie zastępuje aktualnego opisu pracy.
Najczęstsze pytania o węże antystatyczne
Czy każdy wąż PUR jest odpowiedni do tych samych wymagań elektrycznych
Nie. Poszczególne serie mogą mieć różne parametry. Należy sprawdzić dokumentację konkretnego wykonania, a następnie porównać ją z wymaganiami instalacji.

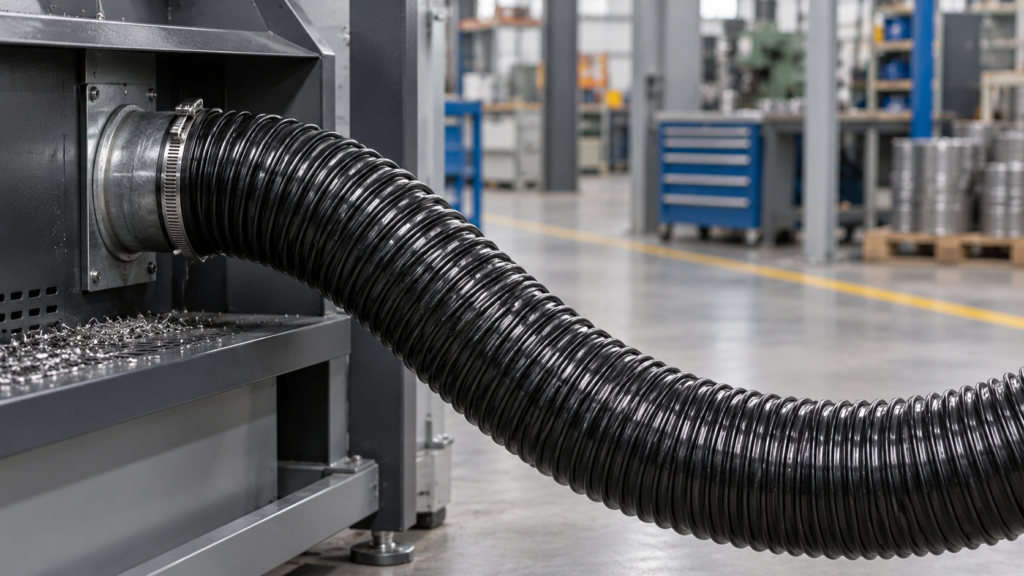

Czy czarny kolor oznacza, że wąż jest przewodzący
Kolor nie stanowi wystarczającego kryterium doboru. O właściwościach produktu informują jego oznaczenie i dokumentacja techniczna.
Czy wąż antystatyczny można stosować w każdej strefie zagrożenia wybuchem
Nie można tego przyjąć na podstawie samej nazwy. Trzeba zweryfikować przeznaczenie modelu, wymagane dokumenty, medium oraz warunki i sposób montażu w danej instalacji.
Co podać producentowi przy zamówieniu
Najlepiej przesłać rodzaj medium, średnicę, długość, temperaturę, parametry ciśnienia lub podciśnienia oraz wymagania elektryczne i montażowe. Przy wymianie przydatne będą oznaczenie poprzedniego węża i zdjęcie połączenia.
Dobór węża antystatycznego z RONDO
Jeśli kompletujesz instalację lub wymieniasz przewód, porównaj wymagania procesu z dokumentacją dostępnych modeli. Zobacz ofertę przemysłowych węży PUR i prześlij dane do doboru. Pozwoli to ustalić właściwy model bez pomijania wymagań elektrycznych i mechanicznych.
O oznaczeniach produktów przeczytasz również we wpisie o identyfikacji właściwości węży PUR na nadruku.
