W instalacjach przemysłowych elastyczny przewód często pracuje w warunkach, w których tworzywo sztuczne, guma lub standardowy przewód techniczny nie zapewniają wymaganej trwałości. Wysoka temperatura, intensywne drgania, kontakt z elementami maszyny, ograniczona przestrzeń montażowa czy wymagania dotyczące odporności mechanicznej mogą sprawić, że właściwym rozwiązaniem staje się wąż metalowy.
Metalowe przewody elastyczne stosuje się w wielu gałęziach przemysłu, między innymi w instalacjach produkcyjnych, systemach technicznych, układach odprowadzania powietrza i gazów, konstrukcjach maszyn oraz wszędzie tam, gdzie przewód musi łączyć elastyczność z wysoką odpornością mechaniczną.
Nie oznacza to jednak, że każdy wąż stalowy będzie odpowiedni do każdego zastosowania. O jego przydatności decydują między innymi konstrukcja, materiał, średnica, promień gięcia, temperatura pracy oraz charakter transportowanego medium.
Czym jest wąż metalowy?

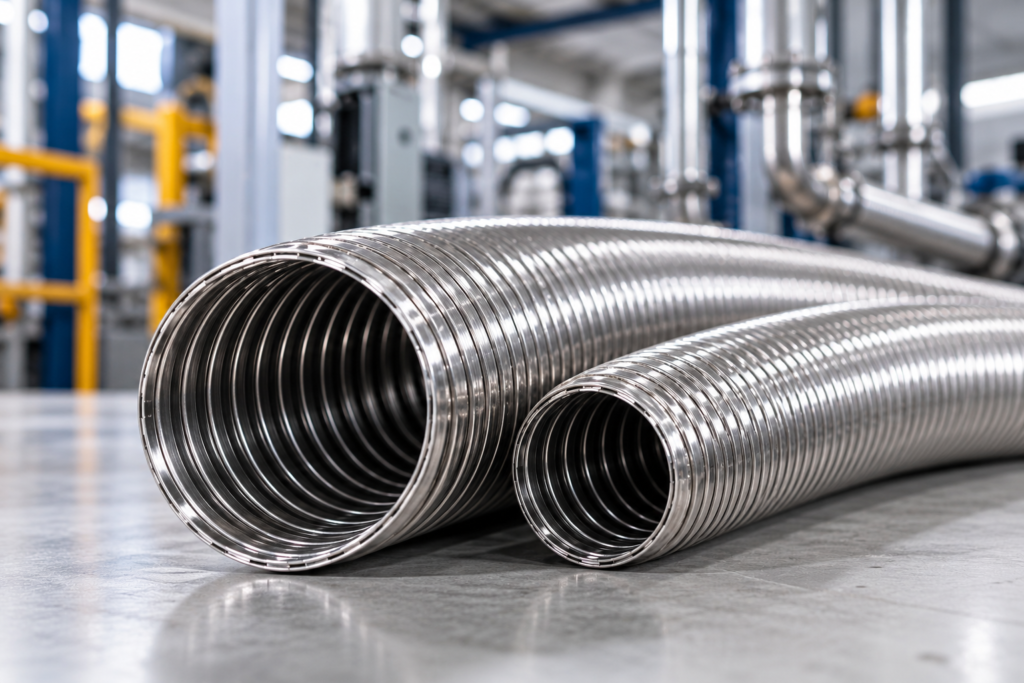

Wąż metalowy to elastyczny element instalacji wykonany w całości lub w dużej części z metalu. W zależności od konstrukcji może mieć formę przewodu profilowanego, spiralnego, falistego lub rozwiązania dodatkowo wzmacnianego.
W praktyce przemysłowej przewody metalowe stosuje się przede wszystkim wtedy, gdy potrzebna jest większa odporność niż w przypadku wielu typowych przewodów z tworzyw.
Metal jako materiał konstrukcyjny może zapewniać między innymi:
- wysoką odporność mechaniczną,
- odporność na podwyższoną temperaturę,
- stabilność wymiarową,
- dobrą odporność na starzenie,
- możliwość pracy w wymagającym środowisku przemysłowym,
- ochronę przed uszkodzeniami zewnętrznymi.
Nie wszystkie przewody metalowe mają jednak identyczne właściwości. Poszczególne konstrukcje mogą znacząco różnić się elastycznością, szczelnością czy dopuszczalnymi warunkami pracy.
Wąż metalowy a wąż stalowy – czy to jest to samo?
Określenia wąż metalowy i wąż stalowy bywają stosowane zamiennie, ale technicznie nie zawsze oznaczają dokładnie to samo.
„Wąż metalowy” jest pojęciem szerszym. Informuje przede wszystkim o rodzaju konstrukcji i materiale dominującym w przewodzie.
„Wąż stalowy” wskazuje natomiast bardziej precyzyjnie na zastosowanie stali jako podstawowego materiału konstrukcyjnego.
W zastosowaniach przemysłowych można spotkać również bardziej szczegółowe określenia dotyczące sposobu wykonania przewodu, rodzaju profilu, dodatkowego oplotu czy materiału użytego do produkcji.
Dlatego podczas wyboru produktu znacznie ważniejsze od samej nazwy handlowej są rzeczywiste parametry techniczne przewodu.

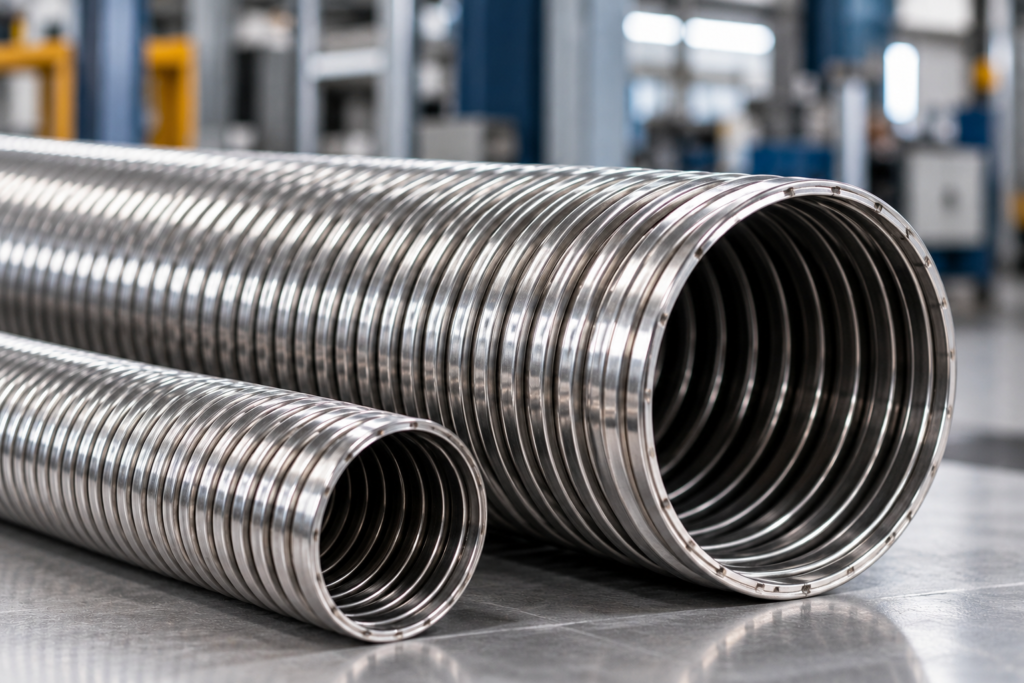

Gdzie stosuje się przewody metalowe?
Zakres zastosowań jest szeroki, ponieważ metalowy przewód elastyczny może rozwiązać kilka problemów jednocześnie.
Instalacje przemysłowe i maszyny
Wąż może kompensować niewielkie ruchy, drgania albo różnice położenia pomiędzy elementami instalacji.
Jest to szczególnie istotne tam, gdzie zastosowanie całkowicie sztywnego połączenia byłoby utrudnione lub prowadziłoby do przenoszenia naprężeń.
Instalacje pracujące w podwyższonej temperaturze
W zależności od konstrukcji i zastosowanego materiału węże metalowe mogą być przeznaczone do warunków termicznych, w których przewody wykonane z wielu tworzyw szybko tracą swoje właściwości.
Każdorazowo należy jednak sprawdzić dopuszczalną temperaturę dla konkretnego modelu.
Odprowadzanie powietrza, gazów i oparów
Odpowiednio dobrane przewody metalowe mogą być stosowane w instalacjach technicznych związanych z przepływem powietrza, gazów procesowych lub odprowadzaniem określonych mediów.
Kluczowe znaczenie ma wówczas nie tylko temperatura, lecz również szczelność konstrukcji i odporność materiału.
Ochrona mechaniczna instalacji
Metal może być również wykorzystywany tam, gdzie szczególnie ważna jest odporność na przypadkowe uderzenia, przetarcie lub kontakt z otoczeniem maszyny.
Najważniejsze parametry przy doborze węża metalowego
Dobór nie powinien zaczynać się od pytania „jaki wąż metalowy kupić?”, lecz od ustalenia rzeczywistych warunków pracy.
1. Średnica przewodu
Średnica musi odpowiadać wymaganiom instalacji oraz oczekiwanemu przepływowi.
Zbyt mała średnica może zwiększać opory przepływu, natomiast niepotrzebnie duża może komplikować instalację i zwiększać jej gabaryty.
2. Temperatura pracy
Należy uwzględnić zarówno temperaturę transportowanego medium, jak i temperaturę otoczenia.
Istotne są również krótkotrwałe maksima temperatury, jeśli instalacja może być narażona na skoki termiczne.
3. Elastyczność i promień gięcia
Wąż metalowy musi zostać dopasowany do geometrii instalacji.
Jeżeli przewód będzie regularnie wyginany lub montowany na bardzo ograniczonej przestrzeni, promień gięcia staje się jednym z najważniejszych parametrów eksploatacyjnych.
4. Charakter medium
Inne wymagania będzie miał przewód transportujący powietrze, inne spaliny, a jeszcze inne medium procesowe o określonych właściwościach chemicznych.
Materiał przewodu powinien być kompatybilny z warunkami pracy.
5. Podciśnienie i ciśnienie
Nie każdy elastyczny przewód metalowy nadaje się do pracy przy tych samych wartościach ciśnienia lub podciśnienia.
W instalacjach ssawnych należy szczególnie uważać na możliwość deformacji przewodu.
6. Obciążenia mechaniczne
Jeżeli przewód będzie narażony na drgania, częste ruchy, tarcie lub przypadkowy kontakt z elementami instalacji, należy uwzględnić to jeszcze na etapie doboru konstrukcji.
Kiedy przewód metalowy jest lepszy od przewodu z tworzywa?
Nie istnieje jeden materiał idealny do wszystkich zastosowań.
Przewody PUR, PVC i inne rozwiązania z tworzyw mają wiele zalet: mogą być bardzo lekkie, elastyczne i korzystne w instalacjach transportu pyłów, trocin czy granulatu.
Z kolei wąż metalowy staje się szczególnie interesujący wtedy, gdy priorytetem są:
wysoka temperatura, odporność mechaniczna, stabilność konstrukcji albo wymagające środowisko pracy.
Dlatego dobór powinien opierać się na zastosowaniu, a nie na założeniu, że jeden materiał jest „lepszy” od wszystkich pozostałych.

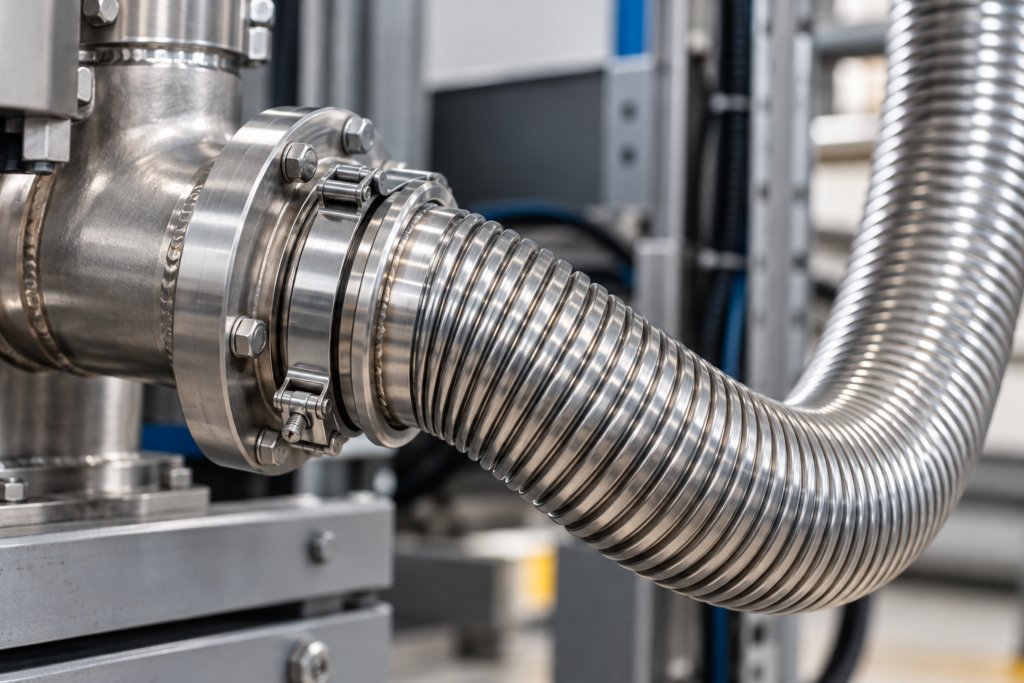

Dlaczego sposób montażu jest równie ważny jak sam wąż?
Nawet odpowiednio dobrany przewód może pracować nieprawidłowo, jeżeli zostanie źle zamontowany.
Do częstych problemów należą nadmierne zagięcie przewodu bezpośrednio przy przyłączu, skręcanie go podczas montażu lub wymuszanie geometrii mniejszej niż dopuszczalny promień gięcia.
W instalacji warto również zwrócić uwagę na sposób mocowania oraz możliwość kompensacji ruchów elementów maszyny.
Plik: waz-stalowy-montaz-instalacja.jpg
ALT: Prawidłowy montaż węża stalowego w instalacji
Zdjęcie: detal połączenia przewodu z instalacją, obejmą lub przyłączem.
Węże metalowe RONDO – dobór do konkretnego zastosowania
W zastosowaniach przemysłowych sam wymiar przewodu często nie wystarcza do prawidłowego wyboru.
Znaczenie mają również temperatura, rodzaj medium, charakter ruchu przewodu, wymagany poziom elastyczności i warunki mechaniczne.
Dlatego w przypadku bardziej wymagających instalacji warto dobrać rozwiązanie na podstawie konkretnych parametrów procesu.
W ofercie RONDO dostępne są węże metalowe do zastosowań przemysłowych, które mogą być dobierane odpowiednio do wymagań danej instalacji.
FAQ
Do czego stosuje się wąż metalowy?
Węże metalowe stosuje się między innymi w instalacjach przemysłowych, maszynach, układach odprowadzania powietrza i gazów oraz wszędzie tam, gdzie przewód musi pracować w wymagających warunkach mechanicznych lub temperaturowych.
Czy wąż metalowy jest odporny na wysoką temperaturę?
Wiele przewodów metalowych charakteryzuje się wysoką odpornością temperaturową, jednak jej dokładny zakres zależy od konstrukcji oraz zastosowanych materiałów. Należy zawsze sprawdzić parametry konkretnego produktu.
Jak dobrać średnicę przewodu metalowego?
Średnicę dobiera się na podstawie wymaganej wydajności przepływu, konstrukcji instalacji oraz wymiarów przyłączy. W instalacjach procesowych należy uwzględnić również prędkość przepływu i opory instalacji.
Czy wąż stalowy można często zginać?
Zależy to od konstrukcji przewodu. Należy przestrzegać minimalnego promienia gięcia i sprawdzić, czy dany model jest przewidziany do pracy statycznej, czy również dynamicznej.
Wąż metalowy czy przewód PUR – co wybrać?
Wybór zależy od aplikacji. PUR może być bardzo dobrym rozwiązaniem w instalacjach odciągowych i transportowych, natomiast metal jest często preferowany przy wyższej temperaturze lub zwiększonych wymaganiach mechanicznych.
